一个有技术追求的研发团对,无论使用什么框架、什么工具、什么语言,团队里应该有人有能力把控所使用框架、工具、语言的每一个核心功能的实现细节。团队里的每个成员应该根据自身所长挑选其中一块做深入研究,并把研究成果分享给团队,力争使整个所处团队实力得到提升,达到同行业内顶尖水平。为了实现这个目标,不允许在团队中出现黑盒子,对.NET生态而言,我们需要打开MSBuild, Rosyln, CoreCLR等黑盒子。作为团队的一员,我将花一些业余时间打开.NET MySQL驱动黑盒子,使用.NET Core实现MySQL Client/Server Protocol,并把打开这个黑盒子的过程通过本站点记录下来。

这是使用.NET Core实现MySQL协议连载文章的第一篇。

基础知识

这是我的基础知识复习笔记,您可以直接跳过此章节

网络中进程之间如何通信?

在网络时代,网络中进程间通信无处不在,在本地可以通过进程PID来唯一标识一个进程,但网络中进程如何标识?他们之间又是如何通信的?其实TCP/IP协议族已经帮我们解决了这个问题,网络层的IP地址可以唯一标识网络中的主机,而传输层的协议+端口可以唯一标识主机中的应用程序(进程),因此,可以利用三元组(IP地址,协议,端口)标识网络中的进程,网络中的进程通信就可以利用这个标志与其它进程进行交互。无论应用层采用什么协议,最终都要经过传输层/网络层的TCP/IP协议,而TCP/IP编程有一套标准编程接口——Socket。

什么是Socket?

套接字(Socket)是通信的基石,是支持TCP/IP协议的网络通信的基本操作单元,但Socket跟TCP/IP并没有必然的联系,TCP/IP只是一个协议栈,就像操作系统的运行机制一样,必须要具体实现,同时还要提供对外的操作接口,TCP/IP也必须对外提供编程接口——Berkeley sockets interface.,它是网络通信过程中端点的抽象表示,包含进行网络通信必须的五种信息:

  1. 连接使用的协议;
  2. 本地主机的IP地址;
  3. 本地进程的协议端口;
  4. 远地主机的IP地址;
  5. 远地进程的协议端口;

TCP三次握手建立连接

我们知道TCP建立连接要进行三次握手,大致流程如下:

  • 客户端向服务器发送一个SYN x
  • 服务器向客户端响应一个SYN y,并对SYN x进行确认ACK x+1
  • 客户端再向服务器发一个确认ACK y+1

TCP四次挥手断开连接

TCP断开连接要进行四次挥手,大致流程如下:

  • 应用进程首先调用close主动关闭连接,这时TCP发送一个FIN x
  • 另一端接收到FIN x之后,执行被动关闭,对这个FIN进行确认
  • 一段时间之后,应用进程调用close关闭它的socket,这导致它的TCP也发送一个FIN y
  • 接收到这个FIN的源发送端TCP对它进行确认

这样每个方向上都有一个FIN和ACK

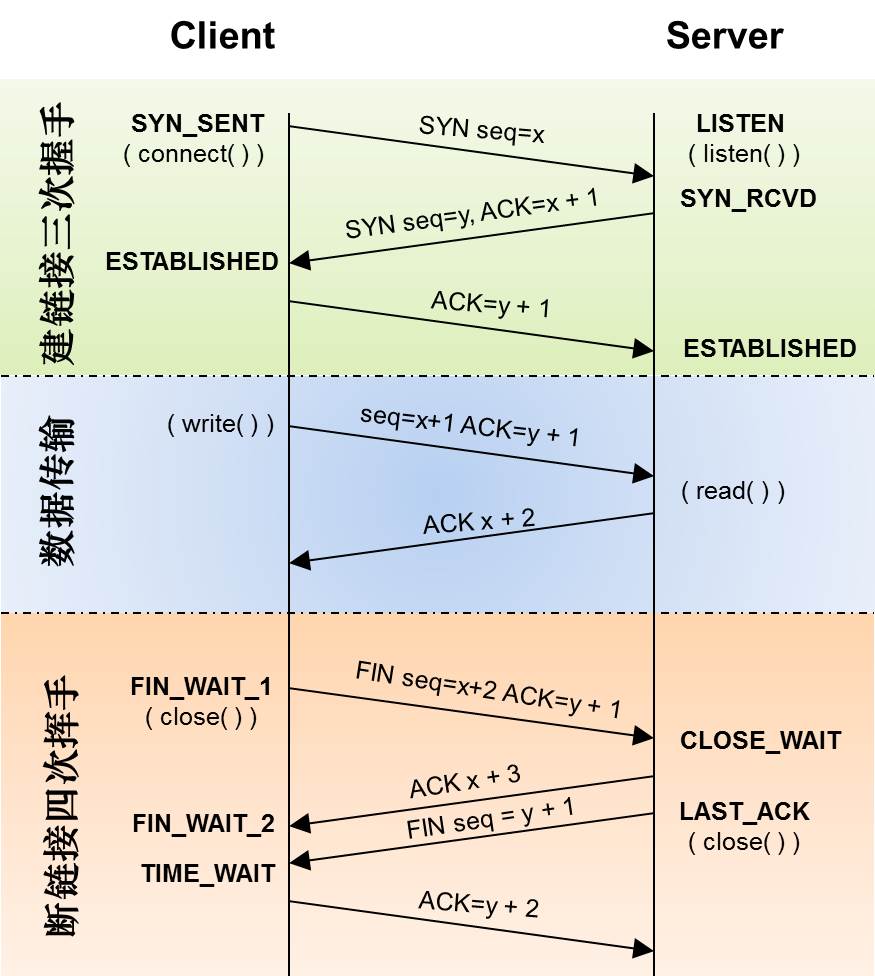

Socket中TCP的三次握手/四次挥手

MySQL协议分析

MySQL客户端与服务器可以通过四种通信协议进行交互:

  • TCP/IP协议(上面的知识储备就是为此准备的,所以,本系列文章假设TCP/IP协议)
  • Unix Socket协议
  • Share Memory协议
  • Named Pipes协议

交互过程

MySQL客户端与服务器的交互主要分为两个阶段

  • 握手认证阶段;
  • 命令执行阶段;

握手认证阶段

握手认证阶段为客户端与服务器通过TCP三次握手建立连接后进行,交互过程如下

  • 服务器 -> 客户端:握手初始化消息
  • 客户端 -> 服务器:登陆认证消息
  • 服务器 -> 客户端:认证结果消息

命令执行阶段

客户端认证成功后,会进入命令执行阶段,交互过程如下

  • 客户端 -> 服务器:执行命令消息
  • 服务器 -> 客户端:命令执行结果

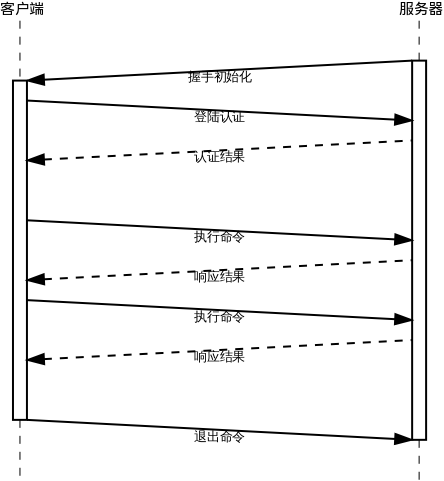

MySQL客户端与服务器的完整交互过程如下

MySQL客户端与服务器的完整交互过程图

MySQL协议中使用到的基本类型

友情提示: 基本类型很重要,是关键知识点之一,对理解代码有帮助。

整型值

MySQL报文中整型值分别有1、2、3、4、8字节长度,使用小字节序传输。 注意: 字节序

字符串(Null-Terminated String)

字符串长度不固定,当遇到’NULL’(0x00)字符时结束。

二进制数据(Length Coded Binary)

数据长度不固定,长度值由数据前的1-9个字节决定,其中长度值所占的字节数不定,字节数由第1个字节决定,如下表:

第一个字节值 后续字节数 长度值说明
0-250 0 第一个字节值即为数据的真实长度
251 0 空数据,数据的真实长度为零
252 2 后续额外2个字节标识了数据的真实长度
253 3 后续额外3个字节标识了数据的真实长度
254 8 后续额外8个字节标识了数据的真实长度

字符串(Length Coded String)

字符串长度不固定,无’NULL’(0x00)结束符,编码方式与上面的Length Coded Binary相同。

报文结构

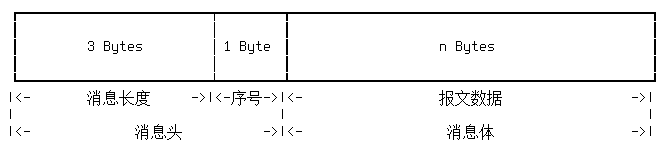

报文分为消息头和消息体两部分,其中消息头占用固定的4个字节,消息体长度由消息头中的长度字段决定,报文结构如下:

报文结构

消息头

报文长度

用于标记当前请求消息的实际数据长度值,以字节为单位,占用3个字节,最大值为 0xFFFFFF,即接近 16 MB 大小(比16MB少1个字节)。

序号

在一次完整的请求/响应交互过程中,用于保证消息顺序的正确,每次客户端发起请求时,序号值都会从0开始计算。

消息体

消息体用于存放请求的内容及响应的数据,长度由消息头中的长度值决定。

代码实现

使用.NET Core实现MySQL协议,是一个C#类型与MySQL协议内容双向Map的过程:

  • 把MySQL协议报文包拆解成C#类型;
  • 把C#类型封装成MySQL协议报文包;

这篇文章,我们先部分实现把MySQL协议报文包拆解成C#类型相关代码,Socket会把MySQL报文包以buffer(byte[])的形式返回给我们,具体C#代码我们留到下一篇文章。通过把buffer(byte[])一片一片地按照MySQL协议切下来(记录已经被切掉的位置offset以及buffer的最大位置maxOffset),再把切片组装成C#类型,代码如下:

读取报文长度

数据长度不固定,长度值由数据前的1-9个字节决定,其中长度值所占的字节数不定,字节数由第1个字节决定,如下表:

第一个字节值 后续字节数 长度值说明
0-250 0 第一个字节值即为数据的真实长度
251 0 空数据,数据的真实长度为零
252 2 后续额外2个字节标识了数据的真实长度
253 3 后续额外3个字节标识了数据的真实长度
254 8 后续额外8个字节标识了数据的真实长度

从上表可以看出,报文的最大长度是8个字节,8字节 * 每字节8bit = 64bit, 结合C#数据类型,能表示8个字节的基础数据类是是Int64UInt64,因为报文长度不可能为负,所以使用UInt64, 可以使用以下代码实现Protocol::LengthEncodedInteger

public UInt64 ReadLengthEncodedInteger()
{
	// https://dev.mysql.com/doc/internals/en/integer.html
	byte encodedLength = buffer[offset++];
	switch (encodedLength)
	{
		case 0xFC:
			return ReadFixedLengthUInt32(readByteCount: 2);
		case 0xFD:
			return ReadFixedLengthUInt32(readByteCount: 3);
		case 0xFE:
			return ReadFixedLengthUInt64(readByteCount: 8);
		case 0xFF:
			throw new FormatException("Length-encoded integer cannot have 0xFF prefix byte.");
		default:
			return encodedLength;
	}
}

public uint ReadFixedLengthUInt32(int readByteCount)
{
	if (readByteCount <= 0 || readByteCount > 4)
		throw new ArgumentOutOfRangeException(nameof(readByteCount));
	uint result = 0;
	for (int i = 0; i < readByteCount; i++)
		result |= ((uint)buffer[offset + i]) << (8 * i);
	offset += readByteCount;
	return result;
}

public ulong ReadFixedLengthUInt64(int readByteCount)
{
	if (readByteCount <= 0 || readByteCount > 8)
		throw new ArgumentOutOfRangeException(nameof(readByteCount));
	ulong result = 0;
	for (int i = 0; i < readByteCount; i++)
		result |= ((ulong)buffer[offset + i]) << (8 * i);
	offset += readByteCount;
	return result;
}

读取基本类型

MySQL报文中整型值分别有1、2、3、4、8字节长度,使用小字节序传输(注意上面代码位移操作符)。3字节长度的整数值,需要使用C#的Int32、UInt32来存储,由上面public uint ReadFixedLengthUInt32(int readByteCount)实现,其它实现代码如下:

using System;

namespace MySql.Data
{
	internal sealed class ByteArrayReader
	{
		public ByteArrayReader(byte[] buffer, int offset, int length)
		{
			if (buffer == null)
				throw new ArgumentNullException(nameof(buffer));
			if (offset < 0)
				throw new ArgumentOutOfRangeException(nameof(offset));
			if (offset + length > buffer.Length)
				throw new ArgumentOutOfRangeException(nameof(length));

			this.buffer = buffer;
			maxOffset = offset + length;
			this.offset = offset;
		}

		public ByteArrayReader(ArraySegment<byte> arraySegment)
			: this(arraySegment.Array, arraySegment.Offset, arraySegment.Count)
		{
		}

		public int Offset
		{
			get { return offset; }
			set
			{
				if (value < 0 || value > maxOffset)
					throw new ArgumentOutOfRangeException(nameof(value), "value must be between 0 and {0}".FormatInvariant(maxOffset));
				offset = value;
			}
		}

		public byte ReadByte()
		{
			VerifyRead(1);
			return buffer[offset++];
		}

		public void ReadByte(byte value)
		{
			if (ReadByte() != value)
				throw new FormatException("Expected to read 0x{0:X2} but got 0x{1:X2}".FormatInvariant(value, buffer[offset - 1]));
		}

		public short ReadInt16()
		{
			VerifyRead(2);
			var result = BitConverter.ToInt16(buffer, offset);
			offset += 2;
			return result;
		}

		public ushort ReadUInt16()
		{
			VerifyRead(2);
			var result = BitConverter.ToUInt16(buffer, offset);
			offset += 2;
			return result;
		}

		public int ReadInt32()
		{
			VerifyRead(4);
			var result = BitConverter.ToInt32(buffer, offset);
			offset += 4;
			return result;
		}

		public uint ReadUInt32()
		{
			VerifyRead(4);
			var result = BitConverter.ToUInt32(buffer, offset);
			offset += 4;
			return result;
		}

		public uint ReadFixedLengthUInt32(int readByteCount)
		{
			if (readByteCount <= 0 || readByteCount > 4)
				throw new ArgumentOutOfRangeException(nameof(readByteCount));
			VerifyRead(readByteCount);
			uint result = 0;
			for (int i = 0; i < readByteCount; i++)
				result |= ((uint) buffer[offset + i]) << (8 * i);
			offset += readByteCount;
			return result;
		}

		public ulong ReadFixedLengthUInt64(int readByteCount)
		{
			if (readByteCount <= 0 || readByteCount > 8)
				throw new ArgumentOutOfRangeException(nameof(readByteCount));
			VerifyRead(readByteCount);
			ulong result = 0;
			for (int i = 0; i < readByteCount; i++)
				result |= ((ulong) buffer[offset + i]) << (8 * i);
			offset += readByteCount;
			return result;
		}

		// 读取字符串(Null-Terminated String)
		public byte[] ReadNullTerminatedByteString()
		{
			// https://dev.mysql.com/doc/internals/en/string.html
			// Protocol::NulTerminatedString: Strings that are terminated by a 0x00 byte.
			int index = offset;
			while (index < maxOffset && buffer[index] != 0x00)
				index++;
			if (index == maxOffset)
				throw new FormatException("Read past end of buffer looking for NUL.");
			byte[] substring = new byte[index - offset];
			Buffer.BlockCopy(buffer, offset, substring, 0, substring.Length);
			offset = index + 1;
			return substring;
		}

		public byte[] ReadByteString(int readByteCount)
		{
			VerifyRead(readByteCount);
			var result = new byte[readByteCount];
			Buffer.BlockCopy(buffer, offset, result, 0, result.Length);
			offset += readByteCount;
			return result;
		}

		public UInt64 ReadLengthEncodedInteger()
		{
			// https://dev.mysql.com/doc/internals/en/integer.html
			byte encodedLength = buffer[offset++];
			switch (encodedLength)
			{
			case 0xFC:
				return ReadFixedLengthUInt32(readByteCount: 2);
			case 0xFD:
				return ReadFixedLengthUInt32(readByteCount: 3);
			case 0xFE:
				return ReadFixedLengthUInt64(readByteCount: 8);
			case 0xFF:
				throw new FormatException("Length-encoded integer cannot have 0xFF prefix byte.");
			default:
				return encodedLength;
			}
		}

		// 读取字符串(Length Coded String)
		public ArraySegment<byte> ReadLengthEncodedByteString()
		{
			// https://dev.mysql.com/doc/internals/en/string.html
			// Protocol::LengthEncodedString
			var length = checked((int) ReadLengthEncodedInteger());
			var result = new ArraySegment<byte>(buffer, offset, length);
			offset += length;
			return result;
		}

		public int BytesRemaining => maxOffset - offset;

		private void VerifyRead(int length)
		{
			if (offset + length > maxOffset)
				throw new InvalidOperationException("Read past end of buffer.");
		}

		private readonly byte[] buffer;
		private readonly int maxOffset;
		private int offset;
	}
}

总结

ByteArrayReader已经实现了把报文包按照MySQL协议的基本类型切成片再组装成C#类型,接下来就可以根据MySQL各种报文类型,把MySQL协议报文包实现成C#报文类型。下一篇文章,我们将实现如何从Socket中获取报文内容并封装成C#类型,以及实现报文OK_Packet
